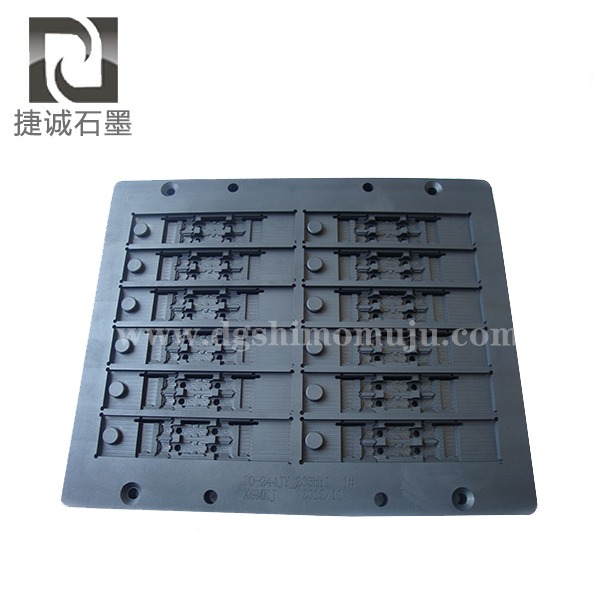

電子元器件封裝用石墨模具

     半導體封裝是指將通過測試的晶圓按照產品型號及功能需求加工得到獨立芯片的過程。封裝過程為：來自晶圓前道工藝的晶圓通過劃片工藝后被切割為小的晶片（Die），然后將切割好的晶片用膠水貼裝到相應的基板（引線框架）架的小島上，再利用超細的金屬（金錫銅鋁）導線或者導電性樹脂將晶片的接合焊盤（Bond Pad）連接到基板的相應引腳（Lead）,并構成所要求的電路；然后再對獨立的晶片用塑料外殼加以封裝保護，塑封之后還要進行一系列操作，封裝完成后進行成品測試，通常經過入檢Incoming、測試Test和包裝Packing等工序，最后入庫出貨。

半導體生產流程由晶圓制造、晶圓測試、芯片封裝和封裝后測試組成。塑封之后，還要進行一系列操作，如后固化（Post Mold Cure）、切筋和成型（Trim&Form）、電鍍（Plating）以及打印等工藝。典型的封裝工藝流程為：劃片 裝片 鍵合 塑封 去飛邊 電鍍 打印 切筋和成型 外觀檢查 成品測試 包裝出貨。
